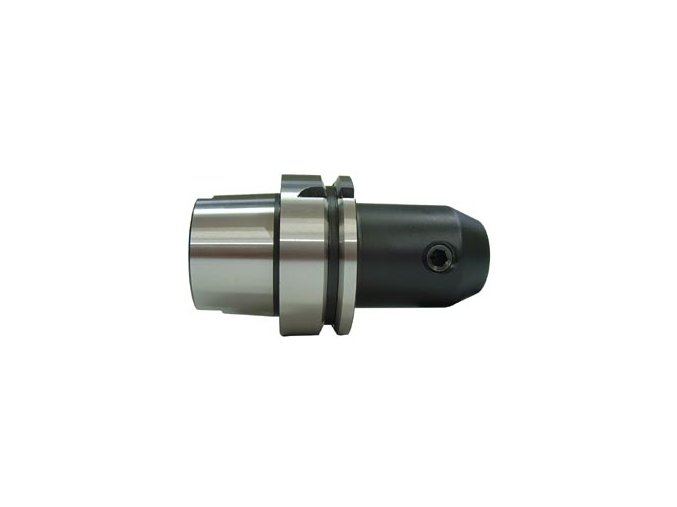

Weldon držák HSK-A63
- 6 – 20mm Standard.
- Pro frézy se zylindrickým hřídelem typu Weldon DIN 1835, tvar B. Vhodný pro centrální průtok chladicí kapaliny.
Kategorie
POPIS
| Technické informace | |
|---|---|
| Používání: | Pro frézy se zylindrickým hřídelem typu Weldon DIN 1835, tvar B. Vhodný pro centrální průtok chladicí kapaliny |
| Rozsah dodávky: | s 1 upínacím šroubem, od průměru 25 mm se 2 šrouby |
| Přesnost: | Házení max. 15µm a 3 x d. Díky excentrickému broušení otvorů lze házení zkontrolovat pouze vložením kvalifikovaného polotovaru nástroje. Neměřte otvor! (viz technické informace) |
| Kód celního sazebníku: | 84 661 02 0 |
| Vyrovnaný: | G6,3 20 000 ot./min |
| Číslo produktu | HSK | d1 | A | L | D |
|---|---|---|---|---|---|
| G620A63 6x 65 | A63 | 6 | 65 | 97 | 25 |
| G620A63 6x100 | A63 | 6 | 100 | 132 | 25 |
| G620A63 6x160 | A63 | 6 | 160 | 192 | 18 |
| G620A63 8x 65 | A63 | 8 | 65 | 97 | 28 |
| G620A63 8x100 | A63 | 8 | 100 | 132 | 28 |
| G620A63 8x160 | A63 | 8 | 160 | 192 | 22 |
| G620A63 10x 65 | A63 | 10 | 65 | 97 | 35 |
| G620A63 10x100 | A63 | 10 | 100 | 132 | 35 |
| G620A63 10x160 | A63 | 10 | 160 | 192 | 30 |
| G620A63 12x 80 | A63 | 12 | 80 | 112 | 42 |
| G620A63 12x100 | A63 | 12 | 100 | 132 | 42 |
| G620A63 12x160 | A63 | 12 | 160 | 192 | 34 |
| G620A63 14x 80 | A63 | 14 | 80 | 112 | 44 |
| G620A63 14x160 | A63 | 14 | 160 | 192 | 36 |
| G620A63 16x 80 | A63 | 16 | 80 | 112 | 48 |
| G620A63 16x100 | A63 | 16 | 100 | 132 | 48 |
| G620A63 16x160 | A63 | 16 | 160 | 192 | 42 |
| G620A63 18x 80 | A63 | 18 | 80 | 112 | 50 |
| G620A63 18x160 | A63 | 18 | 160 | 192 | 44 |
| G620A63 20x 80 | A63 | 20 | 80 | 112 | 52 |
| G620A63 20x100 | A63 | 20 | 100 | 132 | 52 |
| G620A63 20x160 | A63 | 20 | 160 | 192 | 45 |
| G620A63 25x110 | A63 | 25 | 110 | 142 | 65 |
| G620A63 25x160 | A63 | 25 | 160 | 192 | 45 |
| G620A63 32x110 | A63 | 32 | 110 | 142 | 70 |
| G620A63 32x160 | A63 | 32 | 160 | 192 | 70 |
