POPIS

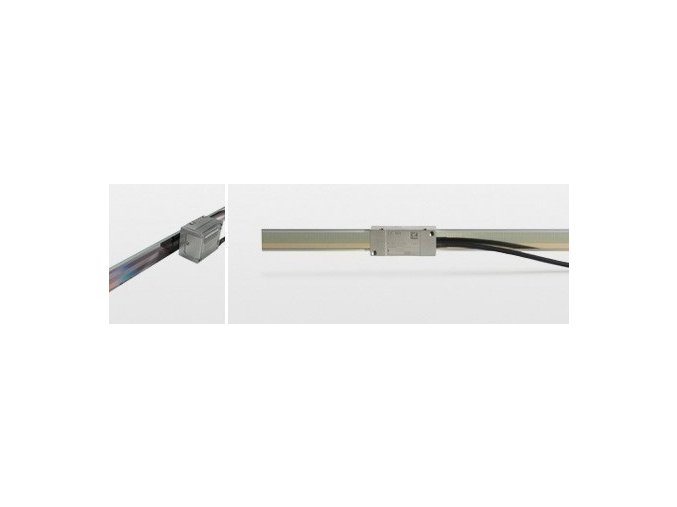

Otevřené lineární snímače jsou určeny pro obráběcí stroje a instalace vyžadující vysokou přesnost měřených hodnot.
K typickým aplikacím patří::
- Měření a výroba vybavení pro polovodičový průmysl.
- Stroje pro osazování desek plošných spojů.
- Ultra přesné stroje.
- Vysoce přesné obráběcí stroje.
- Měřicí stroje a komparátory, měřicí mikroskopy a další přesná měřicí zařízení.
- Přímé pohony.
Absolutní snímače
| Řada | Popis |
|---|---|
| LIC | Otevřené lineární snímače LIC umožňují absolutní měření polohy jak na dráhách pojezdu dlouhých až 28 m, tak při vysokých rychlostech pojezdu. Jejich rozměry i montáž odpovídají snímačům řady LIDA 400. |
Snímače s výstupem polohové hodnoty
| Řada | Popis |
|---|---|
| LIP 200 | LIP 211 a LIP 291 jsou inkrementální lineární snímače s výstupem informace o poloze ve formě polohové hodnoty. Sinusové snímací signály jsou ve snímací hlavě vysoce interpolovány a funkcí integrovaného čítače převáděny na polohovou hodnotu. Absolutní reference je stejně jako u všech inkrementálních snímačů stanovena pomocí referenčních značek. |
Inkrementální snímače
| Řada | Popis |
|---|---|
| LIP |
Pro velmi vysokou přesnost Otevřené lineární snímače LIP charakterizují velmi malé měřicí kroky, společně s velmi vysokou přesností a opakovatelností. Pracují na principu interferometrického snímání a jsou vybaveny fázovou mřížkou DIADUR jako měřicím standardem. |
| LIF |
Pro vysokou přesnost Otevřené lineární snímače LIF mají měřicí standard vyrobený procesem SUPRADUR na skleněném substrátu a principu interferometrického snímání. Vyznačují se vysokou přesností a opakovatelností, zvláště jednoduchou montáží, koncovými vypínači a stopami homing. Speciální verzi LIF 481 lze použít v podmínkách vysokého vakua do 10 - 7 barů (viz samostatný list informací o produktu). |
| LIDA |
Pro vysoké rychlosti pojezdu a velké měřicí délky Otevřené lineární snímače LIDA jsou speciálně navržené pro velmi vysoké rychlosti pojezdu až 10 m/s a vyznačují se mimořádně snadnou montáží s mnoha možnostmi. Jako nosiče stupnic METALLUR jsou použity ocelové měřicí pásky, sklo nebo sklokeramika, v závislosti na daném snímači. Jsou rovněž vybaveny koncovými vypínači. |
| PP |
Pro měření dvou souřadnic Měřidla dvou souřadnic PP používají jako měřítko plošnou strukturu fázové mřížky vyrobenou postupem DIADUR s interferenčním snímáním. To umožňuje zjišťování polohy v rovině. |
| LIP/LIF |
Pro aplikace s technologií vysokého a ultravysokého vakua Naše standardní snímače jsou vhodné pro aplikace v nízkém a středním vakuu. Snímače používané ve vysokém a ultravysokém vakuu musí splňovat speciální požadavky. Musí tomu být speciálně přizpůsobená konstrukce i materiály. Další podrobnosti viz Technické informace o lineárních snímačích pro vakuové technologie. Pro použití v podmínkách vysokého a ultravysokého vakua jsou speciálně upraveny následující otevřené lineární snímače.• Vysoké vakuum: LIP 481 V a LIF 481 V • Ultravysoké vakuum: LIP 481 U |
